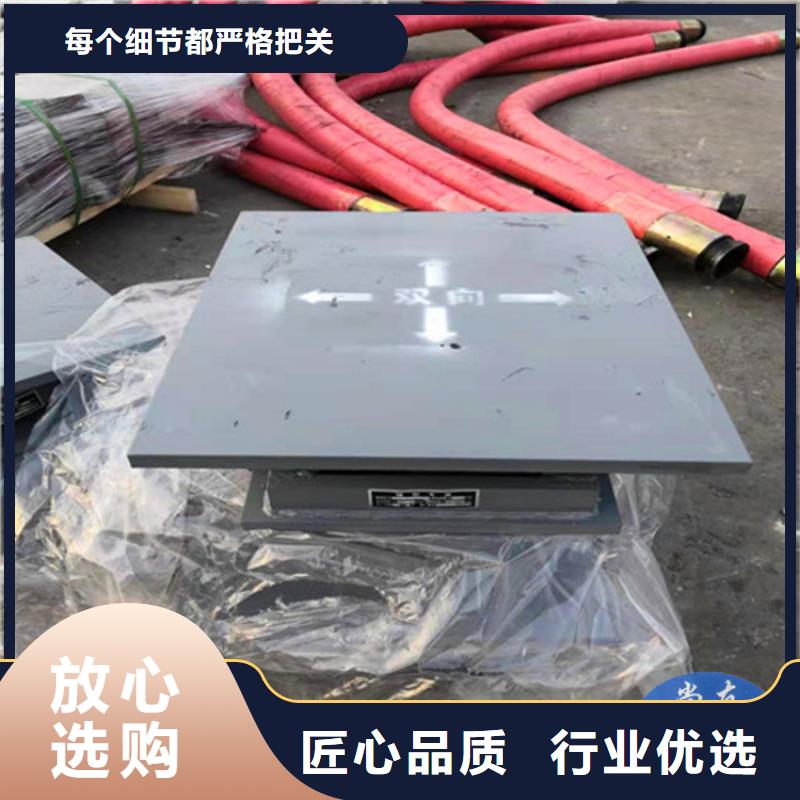

球形支座抗震球型钢支座细节展示

LQZ高承载全封闭球型支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛应用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。 LQZ球形支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。 球形支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。另外，通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球形支座和固定球形支座。 球形支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之间形成第二滑动面。根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合，则无平面滑动。

LYQZ拉压球形支座安装注意事项 （1）支座安装前开箱检查装箱清单、原材料检验报告的复印件和产品合格证，是否符合图纸要求，如不相符，不得使用。开箱后不得任意松动连接螺栓，并不得任意拆卸支座。 （2）拉压球形支座与梁体及墩台采用预埋螺栓连接，必要时亦可采用与预埋钢板焊接，但将支座与预埋钢板焊接时，要防止支座钢体过热，以免烧坏硅脂及聚四氟乙烯板。 （3）支座安装时，支座的相对滑动面应用丙酮、酒精仔细擦净，不得夹有灰尘和杂质。然后表面均匀地涂满硅脂润滑剂。 （4）支座安装高度应符合图纸要求，要保证支座支承平面的水平及平整，拉压球形支座支承面四角高差不得大于2mm. （5）安装支座板及地脚螺栓时，在下支座板四角用钢楔块调整支座水平，并使下支座板底面高出桥墩顶面20-50mm，找正支座纵、横向中线位置，使之符合图纸要求后，用环氧砂浆灌注地脚螺栓孔及支座底面垫层。 （6）环氧砂浆硬化后，拆除拉压球形支座四角临时钢楔块，并用环氧砂浆填满抽出楔块的位置。 （7）梁体安装完毕后，或现浇混凝土梁体形成整体并达到图纸规定强度后，在张拉梁体预应力之前，拆除上、下连接板，以防止约束梁体正常转动，并及时安装活动支座的橡胶防尘罩。

钢结构连廊球形支座作用：具有抗震、消能、延长建筑寿命等功能，对结构的起着至关重要的作用，用来保证结构在气温变化、活载作用、混凝土收缩与徐变等影响下能自由变形。钢结构连廊球形支座减震原理：当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到一道隔震效果，然后阻压圈发挥二道阻尼效果，支座起到抗震作用，当地震冲击波超过一定限值时，该支座的刚性抗震起到三道抗震效果。钢结构连廊球形支座厂家定制规格所有材料如钢、橡胶、聚四氟板、不锈钢滑板等必须符合标准要求。外观质量和各部件之间的协调公差应符合标准和设计图纸。尤其是聚四氟板之间的宽容和钢板中间的槽，密封圈和环和橡皮板和钢盆应注意，和外观质量的不锈钢滑块和滑块也应该检查和基于厂家，装箱单将检查配件，如地脚螺栓、底柱和垫圈。
