三相电能表校验装置的详细视频已经上传,从产品的外观到内在,从功能到性能,视频将为您呈现一个真实、的产品形象。
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
质保时间三年
外形尺寸158
适用领域电气电力
质量认证9000
产品功率10
工作温度45
三相电能表校验装置,【天正华意电气设备(乌鲁木齐市分公司)tianzh3611-75】实力雄厚,定货方便快捷,厂家直销、低价经营、质量保证的销售原则,是新老老朋友合作的,热忱欢迎广大新老客户来电。联系人:杨经理,地址:平度市平安路2号

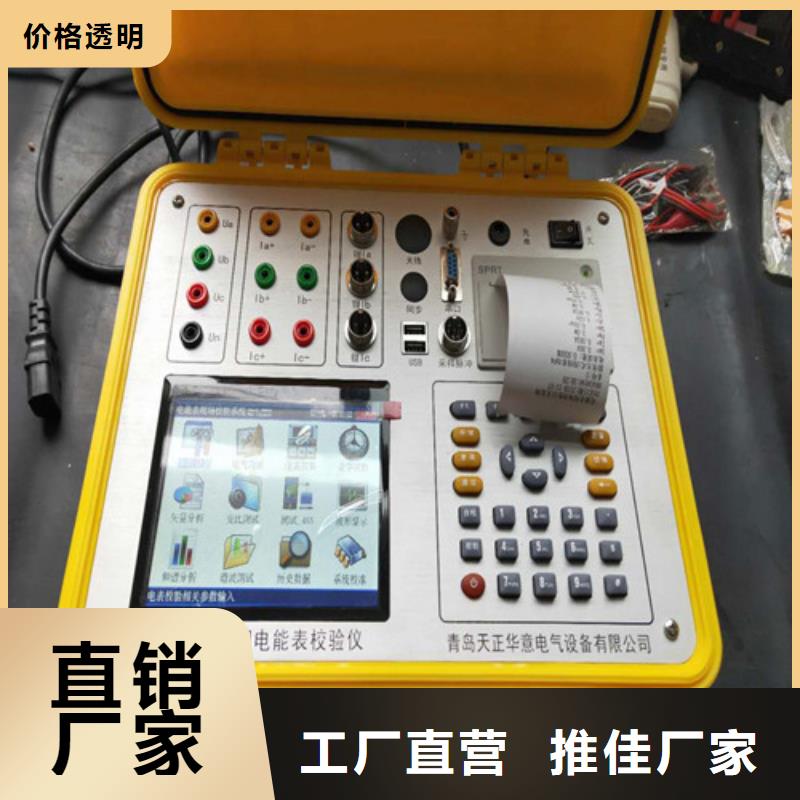

三相电能表校验装置 电能脉冲输出当把脉冲线插入仪器的“检定口”时,黄色夹子是“局号2脉冲输入”;而绿色夹子是“局号2的脉冲输出”,当局号2设置为“光电有功(或无功)”,则输出有功(或无功)电能脉冲。方便用户对本仪器的检验。3.4、面板功能键介绍所有操作均要通过键盘来完成,共有47个按键。 数字键:数据输入和功能菜单使用。 加减键:进入汉字输入状态后,选择汉字用。非汉字状态时,+做为点 . 用。字母键:中文输入或字母输入用。复位 复位键:仪器不正常工作时按复位键,恢复正常工作。确定 确认键:在设置、存储等功能下操作完成后确认。删除 删除键:数据输入过程中用来删除光标后面的字符。↑↓←→ 方向键:将光标上下左右移动。汉字 中文键:启动或取消中文输入时,按此键。采用全拼、五笔或笔划输入法。再次按此键,可以取消中文输入法。3.5、接线方法3.5.1、工作电源的连接电源输入范围55V-480V,分两种方式接线。电源插座:将电源线插入仪器电源插座,将电源开关拨向的方向,仪器开始工作。端子电源:如果无220V市电,可从现场电压线上取电。将电源开关拨向的方向, 仪器从电表的A相和C相上取工作电源。在校验单相电能表时,如果从端子上取工作电源,注意仪器取的是A相和C相电压,此时把黄色电压夹子夹到电表火线,需要把红色和黑色电压夹子同时夹到电表零线上。
三相电能表校验装置主表常数 — 指被测主表的标准电能脉冲常数;输入范围为0~100000;设置时,先按【确定】键进入修改状态,此时本项参数变成红色显示,再按下相应的数字键输入所需的数字,按【确定】键完成设置。副表常数 — 指被测副表的标准电能脉冲常数;输入范围为0~100000;设置时,先按【确定】键进入修改状态,此时本项参数变成红色显示,再按下相应的数字键输入所需的数字,按【确定】键完成设置。主表圈数 — 设置主表的校验周期,即几圈(或几个脉冲)计算一次误差;先按【确定】键进入修改状态,此时本项参数变成红色显示,再按下相应的数字键输入所需的数字,按【确定】键完成设置。副表圈数 — 设置副表的校验周期,即几圈(或几个脉冲)计算一次误差;先按【确定】键进入修改状态,此时本项参数变成红色显示,再按下相应的数字键输入所需的数字,按【确定】键完成设置。接线方式 — 指被测表计的类型,包括:三线有功、三线无功、四线有功、四线无功四种方式,用【←】、【→】键进行切换;输入方式 — 指被测表脉冲取样方式,包括:脉冲(光电)方式和手动方式两种,用【←】、【→】键进行切换;注意,用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式,否则测试可能不正常;电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择,用【←】、【→】键进行切换;共包括:5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式,其中5A【内部CT】指内置电流互感器输入方式,此种方式精度高,但在现场时电流接入比较麻烦,一般在试验室采用此种方式;其它6中带钳的指钳形互感器输入方式,本仪器共支持3种钳表的使用,标准配置为小钳表(开口圆形,直径为8毫米,可选择5A和25A两种档位),第二种为中型钳表(开口圆形,直径为50毫米,可选择100A和500A两种档位),第三种为大型钳表(开口长园形,长端为125毫米,宽50毫米),钳表方式的优点是现场接入方便,不需断开电流回路,但精度较低。

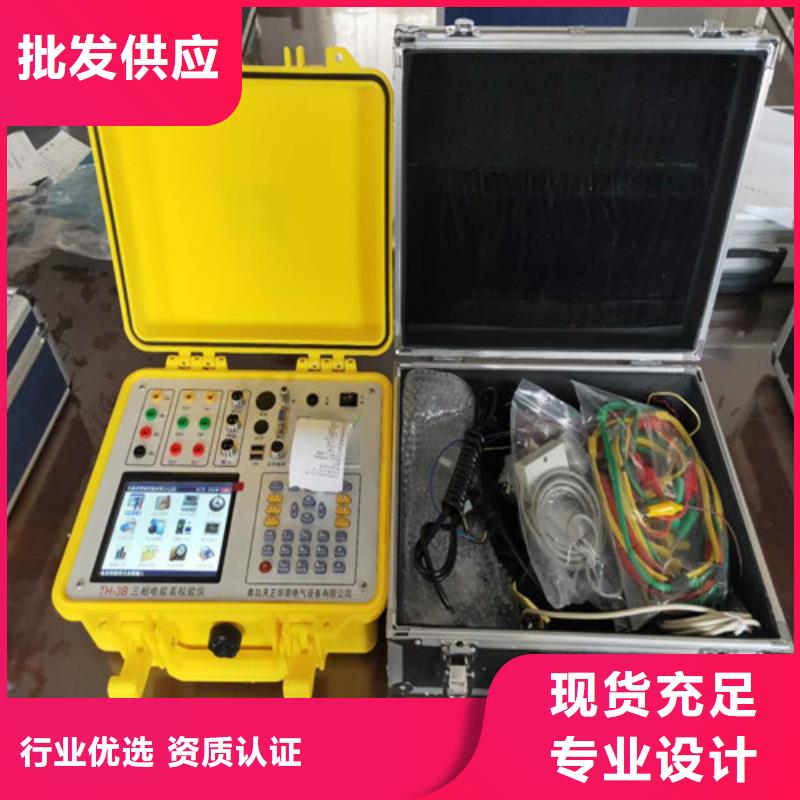

三相电能表校验装置 产品特点:1、采用数字真无功测量技术,测量不受电压电流不平衡、相角不对称、频率变化等影响,准确度达千分之一;2、采用高速高精度数字乘法器,同时测量有(无)功功率、电压、电流、频率、相位等全部参数,并对全部参数进行软件修正;3、高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶显示,T9汉字输入法;4、宽工作电源AC 57.7~480V,在 -20℃~+40℃ 的温度范围内保证电能的准确性;5、无电位器,提高了系统的稳定性和可靠性,彻底防止仪器因运输等外界原因造成误差改变;6、电压自动换档 30~480V、电流直接输入 5A;7、带 0.2 级 5A 钳表,已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等;8、高精度塑胶模具机箱设计,轻巧美观,方便各类现场校验。技术参数:电压量程 AC 30-480V电流量程端子输入 1A、5A钳表输入(一倍过载) :主机1台、电能表校验系统管理软件1套(光盘)、5A钳表ABC相各1只、电压/电流鳄鱼夹10个、电压(电流)测试线1套、脉冲采集线1条、光电采样器1个、端子充电线1条、PC通讯线1条、《使用说明书》1本、《出厂检验报告》1张、仪器箱1个。
