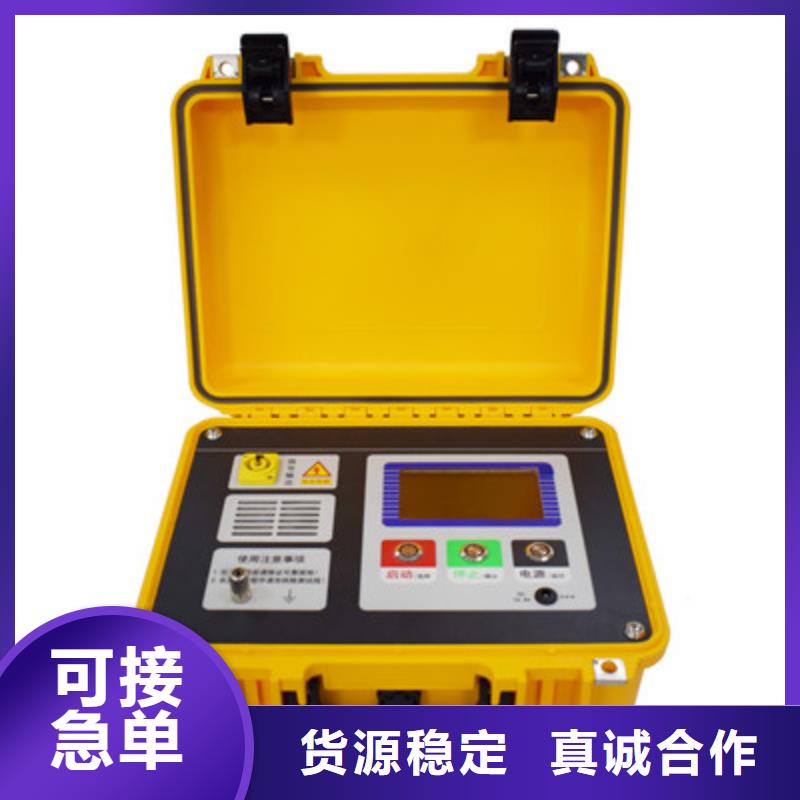

架空线路故障测试仪,【天正华意电气设备(南平市分公司)tianzh3611-75】是南平口碑较好的架空线路故障测试仪生产厂家之一,作为专业的架空线路故障测试仪生产厂家,我们致力于为您提供高品质的产品和行业资讯。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

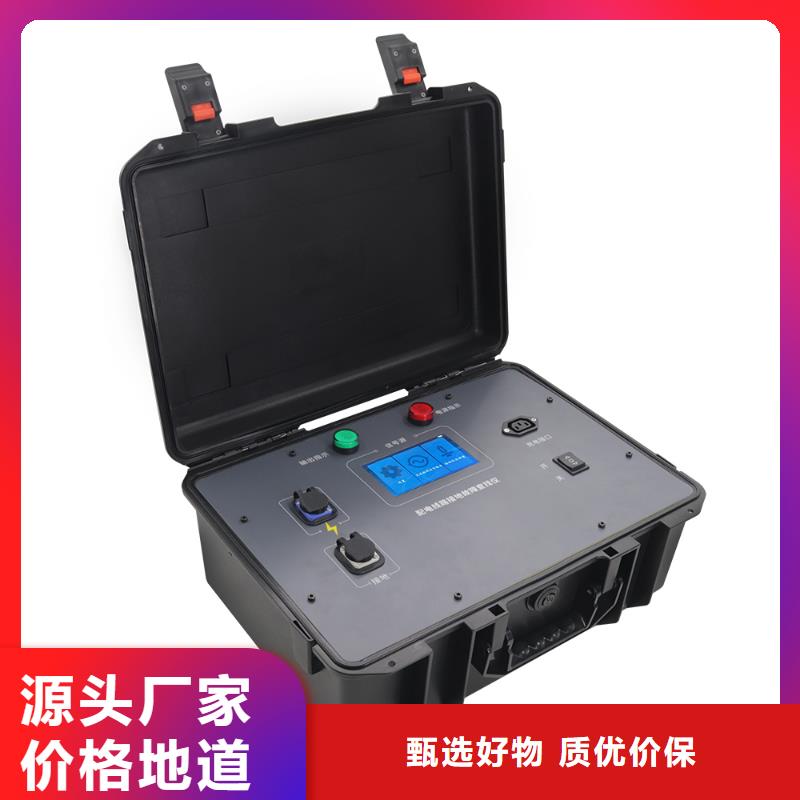

架空线路故障测试仪在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。2工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网,能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。

架空线路故障测试仪 操作步骤分述如下：A:被测线路末端三相通过母线接入时，可参考线路绝缘电阻核相测试方式进行：1）本侧接线完成后，通知线路末端的配合人员可先将线路末端的A相单独接地，确认后由线路首端本侧在仪器主界面按“A相”键，仪器自动对线路三相施加异频电压，数秒后由显示屏幕上即可查看到“对侧相别”显示结果，如显示“A相接地”则说明相位对应正确。如显示“B相接地”或“C相接地”及其他信息则说明相位首端与末端相位接线有误。2）以此类推，通知线路末端的配合人员依次将B相、C相单独接地，本侧对应操作即可完成线路首端与末端的三相相位核对。3）三相相位核对完毕后，按[打印]键，可打印线路核相结果，同时该数据被存储到仪器内置数据库，用户可根据需要查看或打印。4）按[退出]返回“线路类型选择项目”上级选项菜单。B: 被测线路末端三相接入GIS组合电器时，因规程不允许随意打开GIS接地开关的接地连片，在此种情况下，可使用装置配置的核相用罗氏线圈夹持在约定核对的线路相别的接地连片上（如遇线路末端三相通过母线接入，不便单独逐相挂地线时也可参考此方法），选择菜单对应的项目与线路末端呼应逐相核对相位。附图示意1）本侧接线完成后，通知线路末端的配合人员先将核相用罗氏线圈夹持在GIS接地开关A相接地连片上，确认后由线路首端（本侧）在仪器主界面按压右上侧键，进行A、B、C相循环选择，显示按“GIS”键反黑，此时装置只对对选择相施加异频电压，对侧配合人员根据核相罗氏线圈的电流读数是否发生变化确认首末端相位关系即可，确认相别后，按对应键“GIS”键反白，装置停止输出，该相相位核对完毕，其余核相以此类推。2）按[退出]返回“线路类型选择项目”上级选项菜单。11.4 三相输电线路参数测试及静电感应电压测量菜单三相制输电线路参数测试图

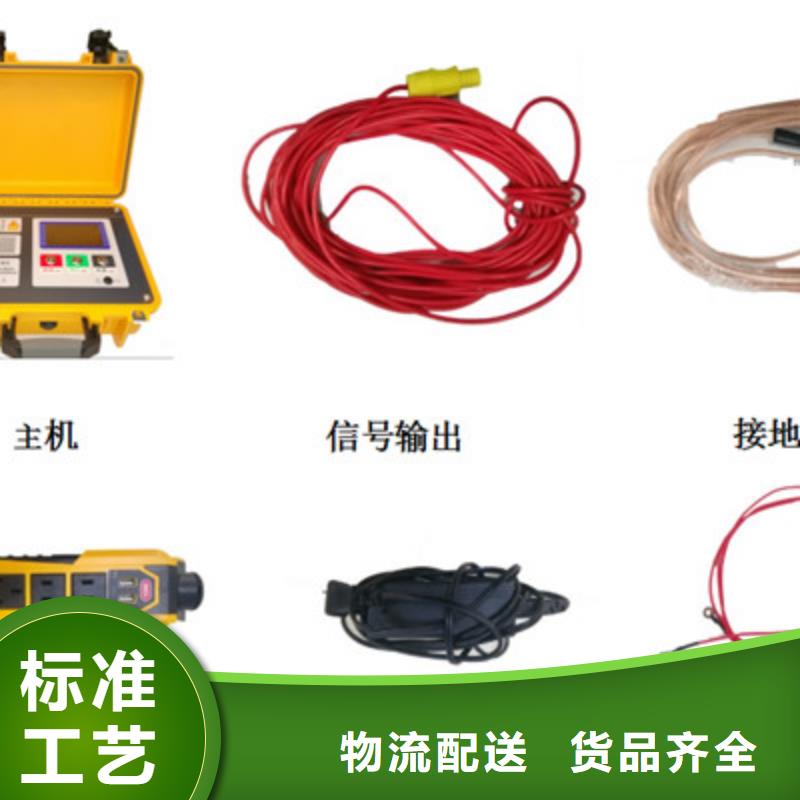

架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g
