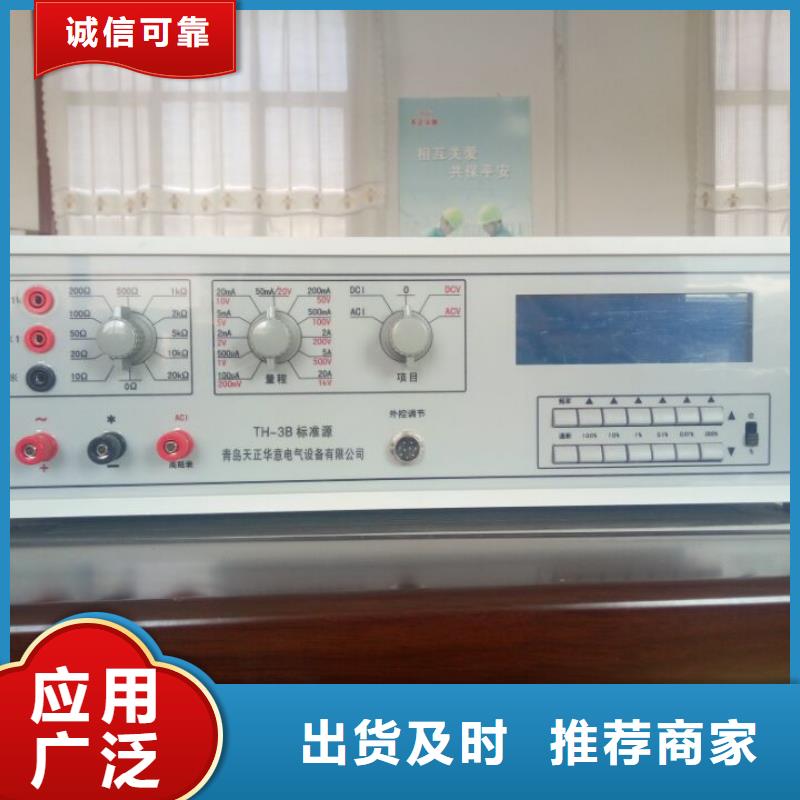

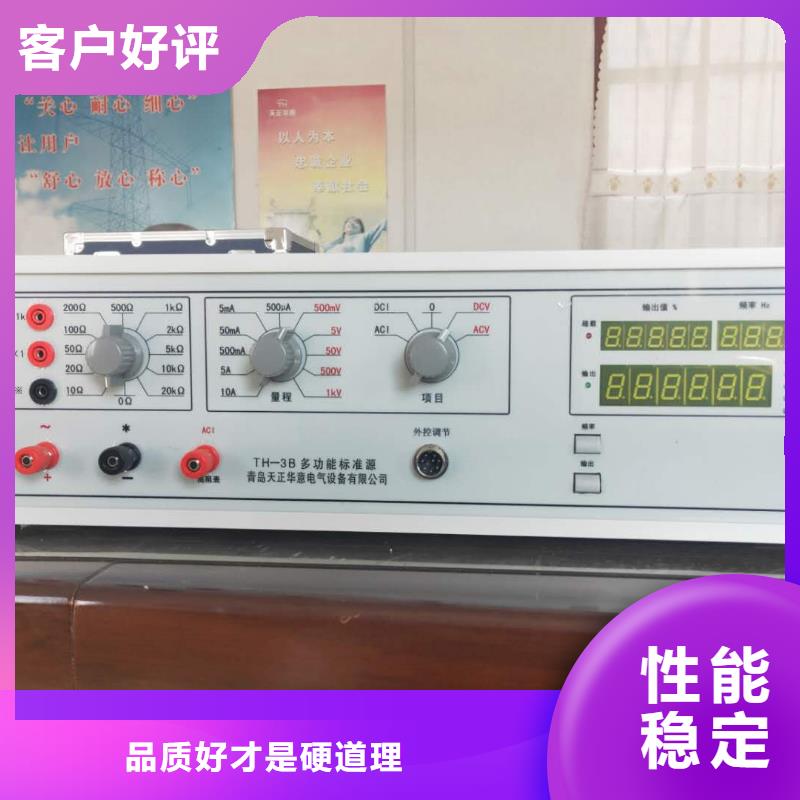

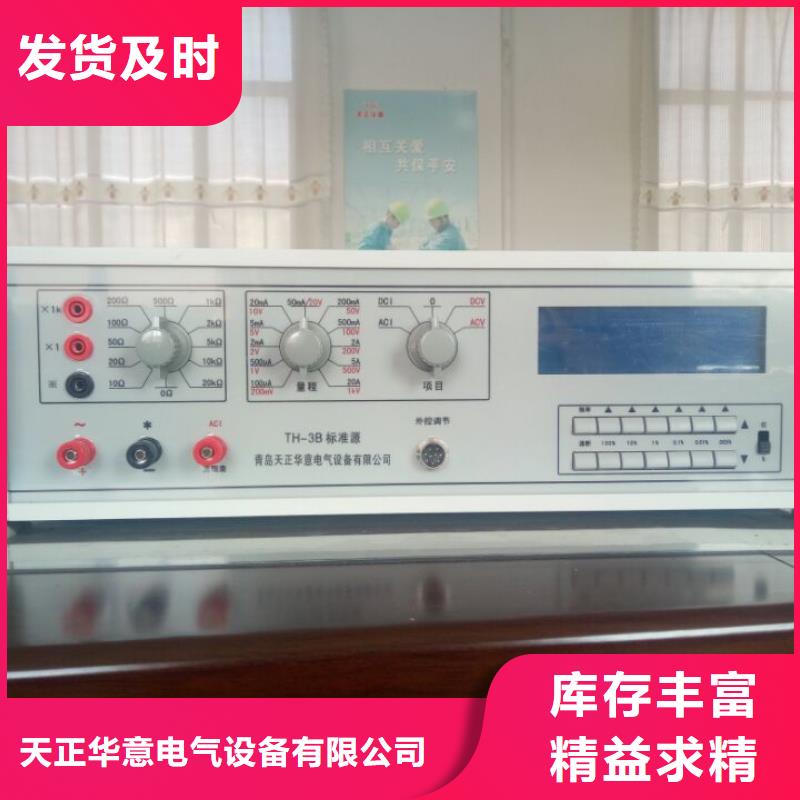

多功能校准仪 概述：多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~50A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！

多功能校准仪 使用方法 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10％，频率为50Hz±1Hz。电源插座上地线应良好接地。2 、开机前输出项目选择开关置于“0”位置，输出端先不要接上被检仪表，以免因档位选择不当而损坏仪表。3 、接通电源开关，数码管应亮。其中M窗口指示和量程开关指示一致，％、值窗口指示为“0”，“V、mV、A、mA、μA”指示灯应有相应指示。N指示灯指示为10，正常时，输出指示灯亮。4 、预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的量程、满度和N值。5 、幅值调节采用按键调节时，五只为上升键，五只为下降键，分别按满度的/N、10％/N、1％/N、0.1％/N、0.01/N设置调节量。上升键具有下述功能：每按一次，输出上升相应键的调节量，点按n次，则上升n倍相应键的调节量，按住不放，输出将持续上升，当显示值﹤满度时，如按住10％按键不放，输出多只能调节到满度，待松开按键后，方可继续调节到110％满度。1000V档设定只能调节到105％满量程。下降键的功能和上升键相似，只是调节方向相反。如按住10％下降键2～3秒钟，输出将自动缓缓回零。请按此键让输出回零，复位键回零无效！缓升缓降键可以方便检查指针表的卡针现象，次按，输出上升至，再按一次下降到0（循环重复）。使用键盘调节时，每次测量完毕应按住10％下降键2～3秒钟，等输出回零，再作下一次测量。使用电位器调节时，每次测量完毕应将电位器逆时针旋转到底。键盘调节和电位器调节选择可以通过外控盒上拨动开关转换 使用者可根据测量需要选择N值，以方便调测仪表。

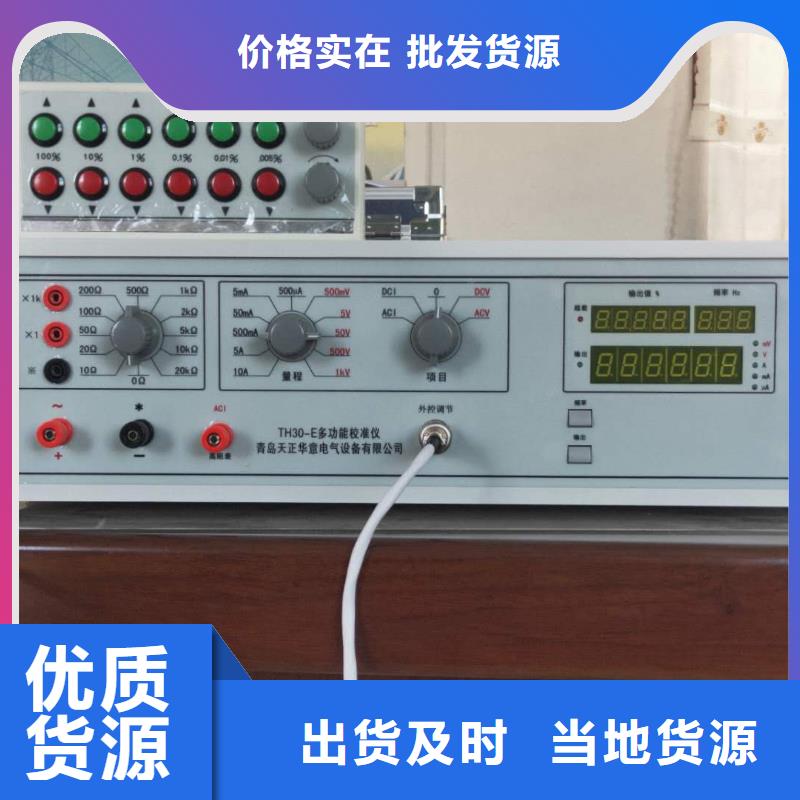

多功能校准仪 面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6误差的处理：按照外控调节或者按照面板按键调节的方式，使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。7.5.9从“ACI（高阻表）”和“-”是交流高内阻表电流输出(0-10A)。
